danmen 3次元地形断面作成ツール

~防災に役立つツール~

「danmen」は、災害の恐れがある箇所を3次元DMデータ上から調査ラインを引き、その断面図を瞬時に 別のデザインファイルに出力するものです。
またその情報をCSVファイルとして保存することも可能です。

「時代は作成から運用へ」
地形図も3次元化されてきており、近頃ではいかにその3次元データを利用するかという事が注目されています。
もう「作れます」だけの時代は終わり、「こんな事に使えます」を提案していきたいと考えています。


※当ツールでは既存のTINデータを利用して断面図を作成します。

ツールの概要
ツール画面

結果は2次元的に別デザインファイルに出力し、等高線を考慮した目盛線や数値等の装飾も出力します。 当然ですが、各種アイテム(断面線、目盛線、高さ等)は画層分けできますのでお好みの出力が可能です。

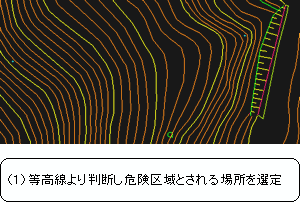

実際の動作
断面作成
動作環境

MicroStation V7(95,SE.J) が快適に動作する PC 環境(PowerDraft,PowerMap では動作しません)

※TINデータイメージ
