fukuin2kou 幅員線作図ツール

~中心線から幅員線を作図!~

「fukuin2kou」は道路中心線の指定位置から道路縁に向けて幅員線を発生するツールです。
自動的に中心線に直行する方向を判別して発生し、一番近い他の線と直行するまで延びます。
道路中心線が先にある場合に、道路縁を作図するためのガイドの作成にも使用でき、応用範囲の広い強力なツールと言えます。

幅員線発生イメージ
変換

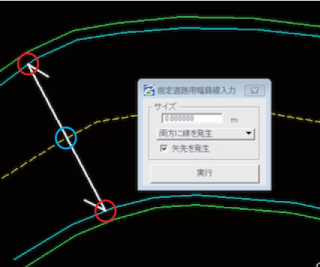

実行してから中心線上(青丸の部分)をクリックすると、赤丸の部分まで幅員線を発生します。
※中心線のクリック点から垂直方向で一番近い交差部に一致します。

ツールの外観
変換

「サイズ」に幅員線の長さを指定します。指定がない(0 m)場合、一番近い交線まで幅員線を伸ばします。
線の発生方向は片側だけに変更できます。この時の右側・左側の指定は中心線の進行方向に準じて見た向きです
矢先の発生の有無も選択可能です。

実際の動作

実際に様々な設定値で幅員線を発生している様子です。

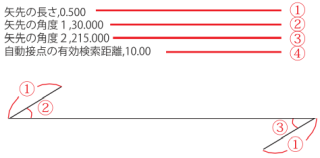

オプション設定値
変換

iniファイルで以下の設定が可能です。右と左で矢先の設定を変えることができます。
④の自動接点の有効検索距離は後述します。

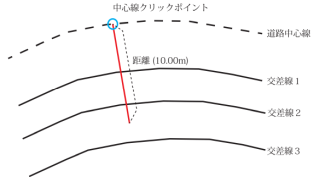

接点探索のイメージ
変換

オプション設定値の有効検索距離で10mを設定した場合の例です。「交差線3」は距離以上の交差になりますので対象外になります。
交差線1と交差線2が交差の対象となりますがこの場合は中心線クリックポイントから一番近い距離である、交差線1の交点部分で矢先が止まります。

動作環境

MicroStationV8 が快適に動作する PC 環境(PowerDraft,PowerMap では動作しません)
