tcAutoSpacer 文字列自動レイアウトツール

~重なりあった文字列要素を散らして再配置~

「tcAutoSpacer」は指定した領域内の文字列同士の重なりを判定し、自動的に干渉しない位置に移動するツールです。
自動発生した文字列のレイアウト作業等に有効です。

ツール外観
ツールダイアログ

ツールボックスでは対象とする画層をしています。

動作イメージ

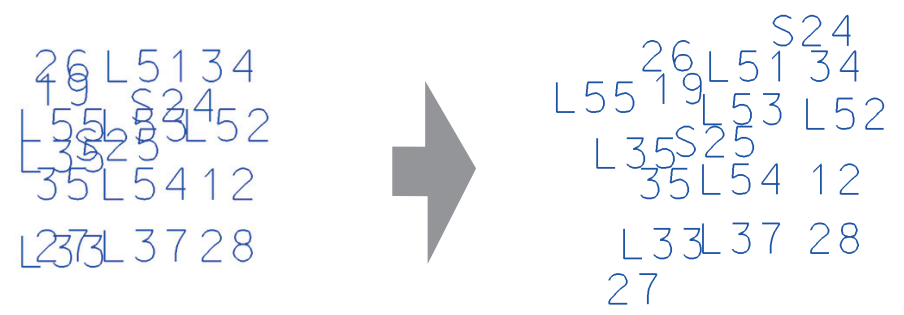

再配置イメージ

文字の重なりを判別して重ならない場所に移動します。例ではギリギリ重ならない位置になる移動量にしています。移動量の指定は設定ファイルで可能です。

実際の動作

再配置対象範囲はMicrostationの「枠」で指定した反位になります。枠が狭いほど精度は上がりますが、処理時間がかかります。

動作環境

MicroStationV8 が快適に動作する PC 環境(PowerDraft,PowerMap では動作しません)

その他

ご意見やご感想ご要望はこちらまでお願いします。
