高度な３次元モデル

近代のGISの世界で３次元モデルを使用することは、多様性を考慮すると簡単な作業ではありません。GIS MatildaではAssimpオープンソースライブラリのサポートし、さまざまな３次元モデル形式のドラッグ＆ドロップで表示することが可能です。

これらの３次元モデルを表示するためには、assimp.dllをmatilda.exeと同じフォルダに置く必要があります。ダウンロードページのお任せDLLセットがおすすめです。にあります。

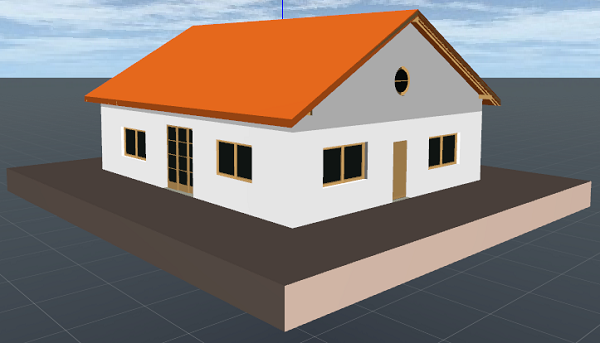

家屋(BIMフォーマット)

(サンプル)
(https://github.com/opensourceBIM/TestFiles)

オフィス(IFCZIP BIMフォーマット)

(サンプル)
(https://github.com/opensourceBIM/TestFiles)

あひる(FBXフォーマット)

(サンプル)
(https://github.com/assimp/assimp)

車(Objフォーマット)

(サンプル)
(https://github.com/assimp/assimp)

ジオメトリファイルについて

一般的に３次元モデルには、GIS用に座標系を設定されていないものが多くなっています。３次元モデルのジオメトリをGIS系で操作するには、次のコンテキストで.boxファイル (ファイル名.box) を作成して設定します。シンプルに言えば、カメラの場所や映り方を定義します。

translate Tx Ty Tz
scale Sx Sy Sz
rotate Rx Ry Rz
axis 0|1
materials 0|1
openmode 0|1|2

パラメータ	設定値	デフォルト	説明
translate	Tx Ty Tz（ベクトル値）	0.0 0.0 0.0	各XYZ軸の平行移動オフセット値
scale	Sx Sy Sz（ベクトル値）	1.0 1.0 1.0	各XYZ軸の縮尺ベクトル
rotate	Rx Ry Rz（ベクトル値）	0.0 0.0 0.0	各軸の回転ベクトル（ラジアン）
axis	0=XYZ,1=XZY	0	軸の方向、モデルの反転に使用 （とりあえず向きが「？」となれば1にしてみると期待する向きになるかも）
materials	0 or 1	1	モデル材質（テクスチャや色）を使用する場合は1,画層スタイルを使用する場合は0
openmode	0=デフォルト,1=高速,2=高精度	1	シーン生成後の処理操作の定義

　
